Mottakker med to fjernkontroller - fjernstyring av enheter

Radiomottakeren utstyrt med reléer gjør det mulig å kontrollere to enheter som går på opptil 250 V via

NO/NC utgangsreléer.

Mottakeren kommuniserer med en frekvens på 433.92 MHz. Det er to fjernkontroller inkludert i settet, noe som gjør at det er mulig å kontrollere utgangsreléene til modulen innen et område på 100 m. Reléene fungerer med en spenning på 12 eller 24 V DC.

Tekniske spesifikasjoner

• Driftsspenning for relé: 250 V AC
• Maksimal last: 10 A
• Relé: 2 utgangsreléer

• Frekvens: 433,92 MHz (Quartz-stabilisering)

• Mottakers sensitivitet: -100 dBm
• Driftstemperatur: fra -20°C til 60°C
• Realistisk rekkevidde, fri sikt: opptil 100 meter
• Mål: 74,4 mm x 54,6 mm x 27,8 mm
• Spekter av godkjent spenning: fra 12 til 24 VDC (stabilisert)
• Maksimal tilførselstrøm: 80mA
• Tilførselstrøm i statisk drift: 9mA
• Antall fjernkontroller som støttes: maksimalt 50 fjernkontroller
• Modulnavn: RCD-2C
• Brukerhåndbok og installasjon

Driftsmoduser for fjernkontrolling

• Bistabil
• Mest vanlig bruk: fjernbrytere
• Monostabil
• Den mest vanlige bruken: kontroll av motorens konstantstrøm
• Endring av tilstand
• Den mest vanlige bruken: løse ut elektrisk enhet med impulser,

  kontrollere en DC-motor, kontrollere en elektrisk lås

Tilkoblingsmetode/installasjon

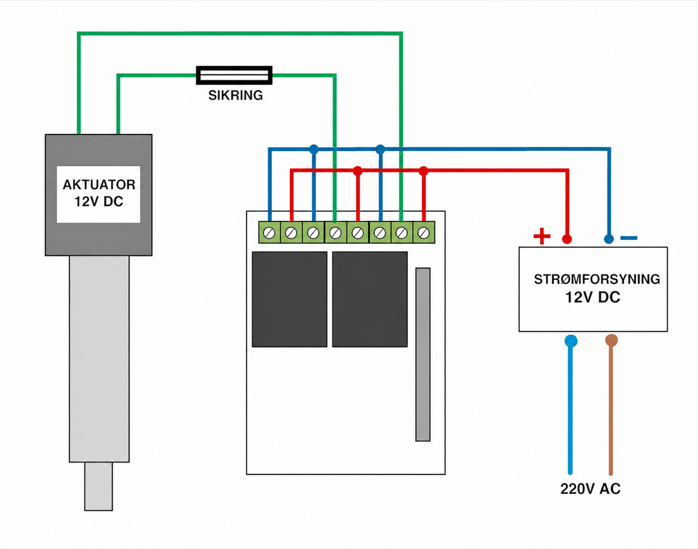

• Beskrivelse av styreenhetens tilkoblinger er vist på bildet. Strømtilkoblinger til maskinen er merket "+" og "-" (spenning som godtas er 12-24 V DC). Utgangene til Relé1- og Relé2-reléene er merket med symboler: NC (utgang til en normalt lukket kontakt), NO (utgang til en normalt åpen kontakt) og COM (utgang til en normal kontakt). Prøvetilkoblingsenhet som kontrollerer drift av motorens konstantstrøm (f.eks. elektrisk motor) vist på det andre bilde.

Settet inkluderer

• 2-kanals fjernstyringmottaker

• Fjernkontroll

  - 2 stk.
• Norsk brukerhåndbok for 2-kanals styreenhet (tilkobling og programmering)

Bruksområder

• Kontrollere (fjernstyre) to hvilke som helst to enheter som går på opptil 250 volt

• Styring av ulike motorer eller aktuatorer som kan åpne vinduer, porter og luker

• Portåpner, VVS - styring av ventilasjon

• Magnetventiler - styring av vannpumpe, vanning

• Praktisk

  fjernstyrt 12V rele

  til mange forskjellige oppgaver
• Fjernstyrt døråpnner - ved hjelp av magnetlås
• DIY - gjør det selv prosjekter
